一、引言

汽车零部件制造具有多品种、大批量、质量追溯要求高、供应链协同紧密等特点。制造执行系统（MES）作为连接企业ERP与车间底层自动化设备的核心枢纽，其框架目标的确立与网络拓扑的合理设计，直接决定了工厂数字化运营的效率与稳定性。本文结合汽车零部件行业特点，阐述MES框架的核心目标，并以“智诚翔丰网络”为背景，给出典型的MES网络拓扑设计方案。

二、汽车零部件MES框架的核心目标

1. 实现全流程透明化生产管理

MES需覆盖从订单下达、生产排程、物料拉动、工序执行到成品入库的全流程，实时采集工位、设备、质量数据，消除“信息黑洞”，使管理层能够实时掌握生产进度、设备状态与异常情况。

2. 建立全生命周期质量追溯体系

汽车零部件对质量追溯要求极为严格。MES应以批次/序列号为线索，记录原材料批次、工艺参数、操作人员、检验结果、返修记录等关键数据，实现正向与逆向追溯，满足IATF 16949及主机厂审核要求。

3. 支撑精益生产与持续改进

通过OEE（设备综合效率）、节拍分析、在制品（WIP）监控、异常呼叫（Andon）等模块，MES应帮助企业识别瓶颈工序、减少浪费，为精益改善提供数据支撑。

4. 实现与ERP、PLM、WMS及设备层的高效集成

MES框架需具备标准化接口能力，向上与ERP/PLM交换订单、BOM、工艺路线数据，向下通过工业协议（OPC UA、Modbus、Profinet等）与PLC、机器人、检测设备互联，横向与WMS协同物料配送，避免信息孤岛。

5. 满足柔性化与可扩展性要求

汽车零部件订单波动大、换型频繁。MES框架应采用模块化、微服务化架构，支持多工厂、多车间、多产线部署，并具备良好的可配置性与二次开发能力，适应未来产能扩展与工艺变更。

6. 保障网络安全与数据可靠性

在工业互联网环境下，MES网络需兼顾可用性与安全性，实现生产网与管理网的适度隔离，关键数据冗余备份，确保系统7×24小时稳定运行。

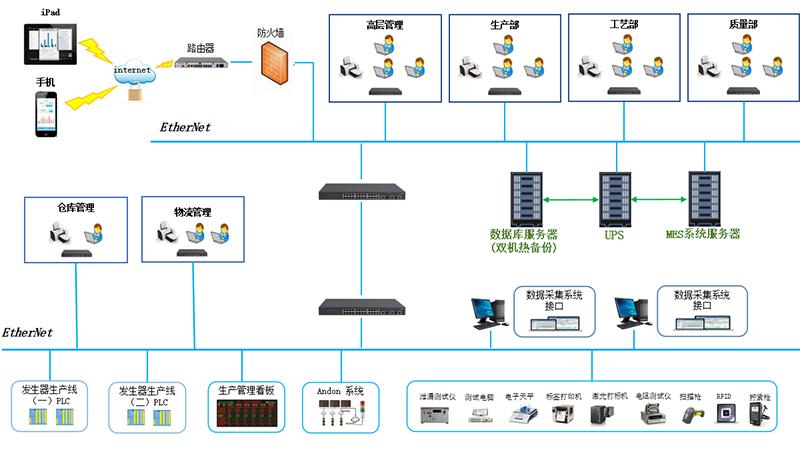

三、MES网络拓扑图设计（智诚翔丰网络）

1. 设计原则

• 分层分区：按照ISA-95层级划分企业层、DMZ层、MES层、控制层与现场设备层；
• 安全隔离：通过工业防火墙与DMZ实现IT与OT的边界防护；
• 高可用性：核心交换机与MES服务器采用冗余部署；
• 可扩展性：预留产线接入端口与VLAN划分能力；
• 统一运维：支持SNMP/NetFlow流量监控与集中日志管理。

2. 拓扑结构说明

[企业ERP/PLM]  (企业层)
│  工业防火墙
[DMZ区：接口服务器、防病毒/补丁服务器]
│
[MES核心层：双机热备核心交换机]
│
├── [MES应用服务器集群]──[MES数据库服务器（主备）]──[历史数据库]
│
├── [车间汇聚交换机]（按车间/产线划分VLAN）
│        │
│   ├── [产线工控机/条码终端/看板]
│   ├── [工业无线AP]──[PDA/AGV终端]
│   └── [边缘网关]──[PLC/机器人/检测设备]（控制层）
│
└── [运维管理区：网络管理系统、日志审计、备份服务器]

3. 各层职责与要点

• 企业层：ERP、PLM等系统通过工业防火墙与MES交换订单与主数据，禁止直接访问产线设备。
• DMZ区：部署接口服务器（API网关/中间件）与安全补丁分发，实现IT与OT数据的安全中转。
• MES核心层：采用双核心交换机与服务器主备架构，承载MES应用、数据库与实时历史库，保证高可用性；按功能域划分VLAN（应用区、数据库区、接口区）。
• 车间/产线层：每个车间设置汇聚交换机，下联工控机、扫码终端、电子看板与工业无线AP；通过边缘网关实现PLC、机器人、视觉检测设备的协议转换与数据采集（OPC UA主流）。
• 设备层：采用Profinet/Modbus/EtherCAT等工业现场总线，边缘网关汇聚后上联至车间交换机，实现控制网与信息网的隔离。
• 运维管理区：部署网管平台、日志审计与备份系统，集中监控网络设备、服务器与安全事件，定期执行配置备份与恢复演练。

4. 安全与可靠性措施

• IT/OT边界部署工业防火墙与IDS/IPS，限制非授权访问；
• MES网络划分为多个VLAN，启用端口安全与DHCP Snooping；
• 双核心交换机采用VRRP/堆叠，服务器采用双网卡bonding；
• 关键数据每日增量备份、每周全量备份，异地/离线保存；
• 无线网络采用WPA2-Enterprise认证，隔离访客与生产AP；
• 对工控设备设置白名单访问策略，定期漏洞扫描与补丁评估。

四、

汽车零部件MES框架应以“透明、追溯、精益、集成、柔性、安全”为目标，而合理的网络拓扑是实现这些目标的物理基础。以智诚翔丰网络为代表的分层分区设计，通过在IT与OT之间构建DMZ缓冲、在车间层落实边缘汇聚与VLAN隔离、在核心层实现冗余部署，能够有效支撑MES的稳定运行与后续扩展，为汽车零部件企业数字化转型提供坚实支撑。
